Hydraulický rozdeľovač 2 sekcie 80L

HYDRAULICKÝ ROZDEĽOVAČ 2 SEKCIE 80L

OVLÁDANÝ LINKAMI S POTáPACOU SEKCIOU

Použitie:

Má široké uplatnenie v hydraulických systémoch v poľnohospodárstve, záhradníctve, lesníctvo, stavebníctva a široko chápaného priemyslu.

Rozdeľovač je vhodný pre rôzne druhy strojov, ako sú: poľnohospodárske stroje, traktory, postrekovače, tury, cyklopy, nakladače HDS, stavebné stroje a iné hydraulicky ovládané zariadenia.

Je vhodný všade tam, kde je z bezpečnostných dôvodov, pre lepší komfort ovládania alebo potrebu zachovania čistoty potrebné namontovať rozdeľovač mimo kabíny. V kabíne zostáva len riadiaca jednotka, napr. joystick, ktorý je s rozdeľovačom spojený pomocou lán.

Sekcia potápača je špeciálne upravená na ovládanie jednostranne pôsobiacich valcov.

V druhom otvore na sekcii je továrensky naskrutkovaný kovový uzáver. Nie je potrebné vykonávať dodatočné prelievanie v tomto mieste. Jednostranný valec voľne klesá a neblokuje prúd oleja, ktorý v tomto čase vychádza z čerpadla.

Potápačská sekcia je veľmi užitočná v čelných nakladačoch TUR s jednostrannými valcami na zdvíhanie hlavného rámu.

Technické údaje:

Odporúčaný prietok oleja v systéme: 0 - 80 l/min.

Príklad riadenia: dva 2-stranne pôsobiace pohony.

Možnosť sériového pripojenia k existujúcemu systému (vyžaduje sa prítlačné puzdro).

Ovládanie:

Obidva posuvníky sú trojpolohové (1 - 0 - 2), na pružine, teda sa samy vrátia do neutrálnej polohy, keď uvoľníme joystick.

Odporúča sa -pozičné ovládanie joysticku (1 - 2 - 0 - 3 - 4):

• Poloha 0 neutrálna (joystick nastavený vertikálne) piesty oboch valcov stojí - olej ide na pretekanie.
• Pracovná poloha 1 (páčka joysticku nastavená v šikmej polohe dopredu) piest prvej valcovej tyče sa vysunie.
• Pracovná poloha 2 (páčka joysticku nastavená v šikmej polohe dozadu) piest prvého valca sa zasúva.
• V pracovnej polohe 3 (páčka joysticku nastavená v šikmej polohe doľava) sa vytiahne piest druhej valcovej tyče.
• V 4. pracovnej polohe (páčka joysticku je nastavená v šikmej polohe vpravo) sa piest druhej valcovej tyče zakryje.

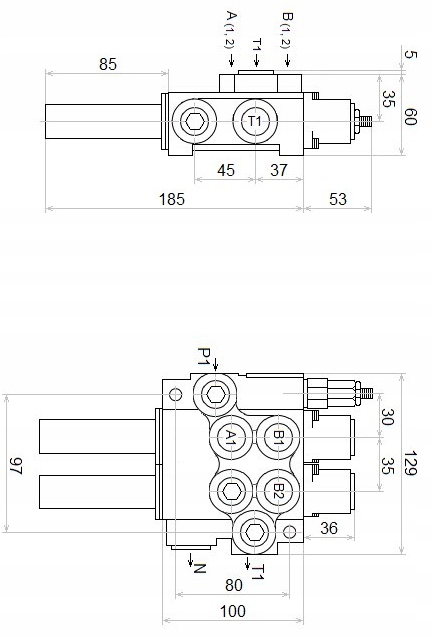

Pripojenie:

Napájanie čerpadla (P1, P2): BSP 1/2'' vnútorný závit

Späť do nádrže (T1, T2): BSP 3/4 '' vnútorný závit

Sekcia (A1; B1, B2): vnútorný závit BSP 1/2''

Sériové pripojenie (N): BSP 3/4" vnútorný závit

Rozsah tlakov:

Maximálny tlak na prívode: 250Bar

Maximálny spätný tlak: 50Bar

Maximálny tlak na sekciách: 300Bar

Prepadový ventil je vo výrobe nastavený na 180 bar ± 30 bar.

Samonastaviteľný, plná rotácia zmena o 30Bar.

Odporúčaný rozsah teplôt oleja:

Prípustná teplota okolia: -40 C až +60 C

Prípustná teplota oleja: -15 C až +80 C
