HYDRAULICKÉ BALENIE 3-SEKCYJNY 60L/min

SKŁAD ZESTAWU:

• Guľkový joystick s tlačidlom
• Dve laná dĺžky 2m (možno zmeniť na 1m; 1,5m;2,5 m; 3m)
• 2-sekčný hydraulický rozdeľovač 60L/min
• Elektromagnetický ventil 6/2 50L/min 12 V

Výroba:

Hydrolider, symbol: 1.25.40.002

Použitie:

Má široké uplatnenie v hydraulických systémoch v stavebníctve, poľnohospodárstve a priemysle. Sada je vhodná pre rôzne druhy strojov, ako sú: poľnohospodárske stroje, traktory, postrekovače, tury, cyklopy, nakladače HDS, stavebné stroje a iné hydraulicky ovládané zariadenia.

Ideálne na ovládanie dvoch sekcií v smere, zdvíhanie rámu a sklon kultivátora, v traktoroch, kde výkon hydraulického čerpadla nepresahuje 60 l/min.

Súprava určená pre stroje s uzavretým systémom s konštantným tlakom, kde jedno čerpadlo zásobuje súčasne systém riadenia (orbitrol) a hydrauliku v nakladači, napríklad vo väčšine traktorov John Deere.

Príklad použitia:

Kontrola dvoch nezávisle fungujúcich ovládačov (foto).

Všeobecné informácie:

Ovládanie joystickom má mnoho výhod, ktoré robia prácu rýchlejšiu, príjemnejšiu a bezpečnejšiu. Joystick je predovšetkým pohodlnejším, pohodlnejší a presnejším ovládaním stroja. Montáž joysticku vo vnútri kabíny a vyhodením rozdeľovača von z kabíne udržuje kabínu čistú a bez úniku oleja.

Joystick:

Má prídavné tlačidlo a výstup elektrického zväzku, čo umožňuje v budúcnosti použiť elektromagnetický ventil, ktorý bude ovládať ďalšiu, tretiu sekciu, napr. V nakladači TUR krokodílom alebo drapákom na balíky.

Vnútorné konštrukčné prvky hliníkové, kryt z pevného plastu. Európska výroba NIMCO, záruka 2 roky.

Odkaz:

Štandardná dĺžka čiary: 2m (tieto sú zasielané, ak zákazník nevyberie inak). Možnosť zmeniť dĺžku odkazov na 1m; 1,5m; 2,5m; 3m bez zmeny ceny sady. Vlákna zo strany deliča: teleso odkazu M16 × 1.5, dĺžka M-linkov6 × 1.5Z strany guličky joystick priemer 14 mm. Poľská výroba, vyrábaná pre hydraulické komponenty Agricola.

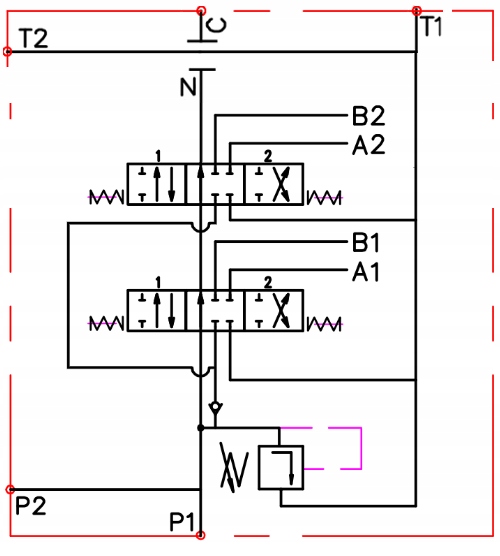

Dvojsekčný hydraulický rozdeľovač:

Maximálny prietok do 60 l/min. Ovládanie jednostrannými a obojstrannými valcami. Odporúča sa ovládanie rozdeľovača pomocou lán a joysticku. Záruka: 2 roky

Pripojenie:

Vnútorné vlákna v tele: napájanie: 1/2""; návrat: 3/4"; sekcie: 1/2''

Pripojenie k káblom:

Vnútorná rúrková niť: M16 × 1.5 Vnútorná niť posuvného hrotu: M6 × 1.5

Rozsah tlakov:

Maximálny výkonový tlak: 250Bar Maximálny tlak pri vracaní: 50Bar Maximálny tlak na úseky: 300Prednastavený prenosový ventil tyčového ventilu 175Nastaviteľnosť baru, zmena plného rotácie o 30Bar.

Teplotný rozsah a typ oleja:

Prípustná teplota okolia: -40 C až +60 C Prípustná teplota oleja: -15 C až +80 C Odporúčaný hydraulický olej na báze minerálneho oleja, napr. HL 32 alebo HL 46

Elektromagnetický ventil 6/2 pre tretiu sekciu:

Maximálny prietok do 50L/min Napájanie:12 V Bulharská výroba Badestnost, záruka: 2 roky

Ovládanie:

Dvojpolohový jazdec na pružine, to znamená, že sa po odpojení napájania vráti do neutrálnej polohy.

Princíp činnosti posuvníka:

Poloha 1 (prívod prúdu do cievky prerušený) možnosť ovládania valca č. 1. Poloha2 (prúdovo otvorený prívod do cievy) nie je možné ovládať valec č.1, ale je možné riadiť valec číslo 2.

Pripojenie:

Vnútorné vlákna v tele: Prístav elektrického pripojenia: 1/2'' Prípojný port návrat: 1/2'' Pripojenie portov sekcie: 1/2''

Rozsah tlakov:

Maximálny výkonový tlak: 210Bar Maximálny tlak pri vracaní: 50Bar Maximálny tlak na úseky: 250Bar

Teplotný rozsah a typ oleja:

Prípustná teplota okolia: -40 C až +60 C Prípustná teplota oleja: -15 C až +80 C Odporúčaný hydraulický olej na báze minerálneho oleja, napr. HL 32 alebo HL 46 Odporúčaná filtrácia oleja na úrovni 10 - 15 µ
