Poľský hydraulický valec so zdvihom 1300 mm vrátane zásuvky a dvoch upevnení Ø40 mm

KÓD SKRÚV-MET: [7388]

Výrobca: Skraw-Met

Symbol: CT 110/4/1300 8T

SKRAW-MET Vďaka skúsenostiam používa iba a výlučne najvyššie kvalitné materiály. zosilnené tesnenia Poľského pôvodu, ktorý zabezpečuje Najvyššia kvalita Na trhu a spoľahlivé po celé roky!

_________________________________________________________

Valce namontované v prívesoch a špeciálnych vozidlách. Vďaka svojej konštrukcii sa používajú v prívese so zadným vyklápaním.

Hydraulický valec sa dokonale hodí pre hydraulicky poháňané stroje a zariadenia. Môže byť použitý v poľnohospodárstve, záhradníctve, lesníctvo alebo stavebníctva.

Je tu možnosť dokúpiť kolísky To nám dáva možnosť Relapsna 3 strany.

Maximálna nosnosť 8 ton

Slovo o teleskopoch

Teleskopické valce sa skladajú z niekoľkých po sebe nasledujúcich výsuvných segmentov - chrómovaných valcových puzdier. To umožňuje dosiahnuť veľký zdvih valca v porovnaní s jeho celkovou dĺžkou po zložení.

Teleskopy Sú to ovládače. jednostranného pôsobenia. Výsuv sa začína tým, že sa do neho pod tlakom privádza hydraulický olej. rozdeľovač ktorý uvoľňuje tlak zo systému - zrážanie prebieha gravitačne, najčastejšie pod vplyvom hmotnosti nákladného boxu.

Aby sa zabránilo poškodeniu ochranných objímok, spôsobenému nadmerným zdvihom v maximálnom zdvihu valca, je potrebné použiť ochranu (lanko, hydraulický alebo elektrický uzatvárací ventil).

Dobre zvolený pohon umiestnený v strede inštalácie, zabezpečuje KĄT NACHYLENIA medzi 40 až 45 stupňov.

V závislosti od typu prepravovaného tovaru si môžete vybrať tento uhol sami - nasledujúca tabuľka vám môže pomôcť:

Tabuľka výberu teleskopického pohonu

(TABELA POŽIADAVKY NA ZÁBER PRE NAKLEP NÁVESU DO ŽIADANÉHO UHLÁ°)

DP - Vzdialenosť medzi upevnením valca a závesmi prívesu v [mm] (DP = 1/2 S )

A° - Uhol náklonu karosérie prívesu

C - Zdvih valca v mm

S = DP*2

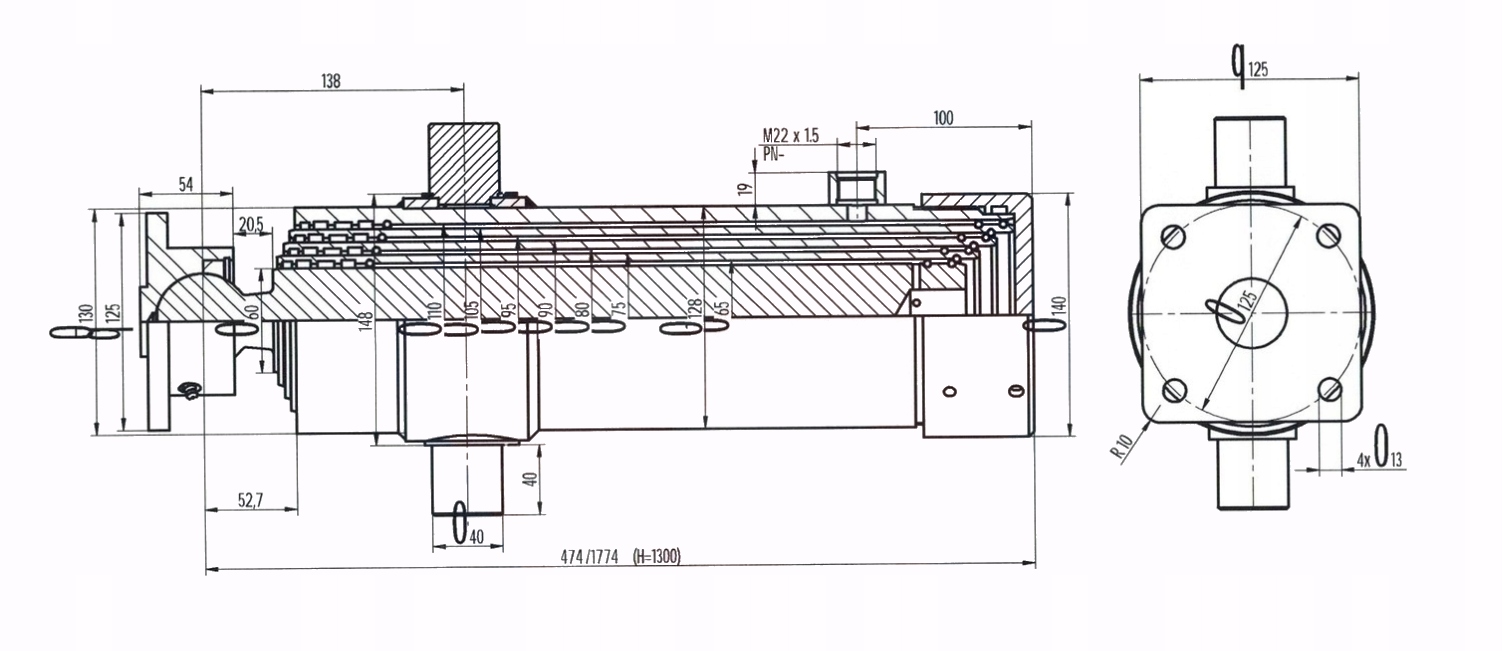

Technická špecifikácia:

• Štvorstupňová prevodovka,
• Dĺžka valca v pokoji 510 mm,
• Zdvih valca 1300 mm
• Dĺžka valca plne roztiahnutého 1810 mm,
• Priemer valca 128 mm,
• Pripojenie olejového potrubia M22 × 1,5 vnútorné,

Spotreba oleja : 8 litrov.

Maximálny prevádzkový tlak : 160bar

Štartovací tlak: 0,5 MPa

Rýchlosť roztiahnutia/skladania piestov: 0,5 m/s

Prípustná teplota okolia -40 až +60℃

Prípustná teplota oleja -15 až +80℃

Typ angíny: Závitové, naskrutkované do rúrky

Piestová komora: Chrómované

Typ kvapaliny: Hydraulický olej na báze minerálneho oleja

Hydraulické valce

Zásuvka je určená pre valce používané v prívesoch, osobných automobiloch, prívesných vozíkoch, poľnohospodárskych strojoch, ktoré majú výklop.

Technická špecifikácia:

Guľová ložisková jednotka s priemerom 55 mm

Zásuvka má 4 otvory fi 13 mm

Výška zásuvného otvoru 52 mm

Zabezpečené dvoma panvicami plus krúžok z hnedej ryže

Zásuvka mazaná magnetom

Upevnenie valca Φ40 mm

Upevnenie pevne vyrobené.

Použitie pre montáž valcov alebo kolísky na rám prívesu automobilov pomocou skrutiek, alebo môžu byť zvárané.

Upevnenie dokonale zodpovedá našim valcom a kolískom.

Technická špecifikácia:

Šírka otvoru 40 mm,

Priemer montážnych otvorov 14 mm,

Upevnenie sa skladá z dvoch prvkov.
